變頻器控制電動機運轉，常見的有兩種方式，分別是開關控制方式和繼電器控制方式：

一、開關控制的正轉控制電路

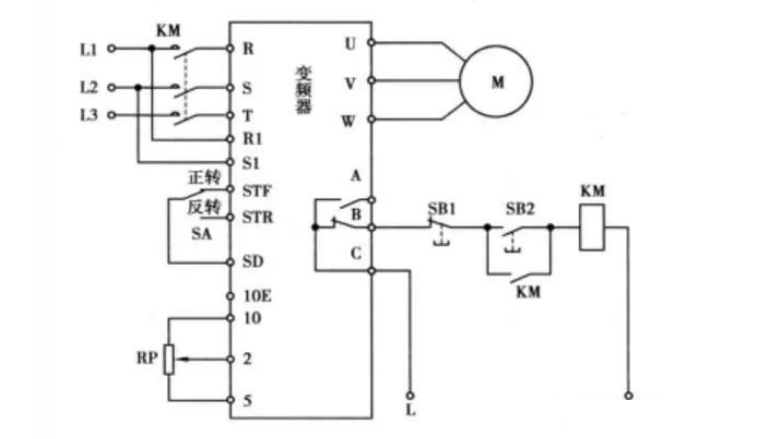

開關控制的轉控制電路如下圖所示，它是依靠手動操作變頻器STF端子外接開關SA，來對電動機進行正轉控制。

開關控制方式電路工作原理說明如下:

1、啟動準備：按下按鈕SB2，接觸器KM線圈得電，KM常開輔助觸點和主觸點均閉合，常開輔助觸點閉合鎖定KM線圈得電自鎖，KM主觸點閉合為變頻器接通主電源。

2、正轉控制：按下變頻器STF端子外接開關SA，STF、SD端子接通，相當于STF端子輸、輸入正轉控制信號，變頻器U、V、W端子輸出正轉電源電壓，驅動電動機正向運轉。調節端子外 電位器R，變頻器輸出電源頻率會發生改變，電動機轉速也隨之變化。

3、變頻器異常保護：若變頻器運行期間出現異常或故障，變頻器B、C端子間內部等效的常閉開關斷開，接觸器KM線圈失電，KM主觸點斷開，切斷變頻器輸入電源，對變頻器進行保護。

4、停轉控制：在變頻器正常工作時，將開關SA斷開，STF、 SD端子斷開，變頻器停止輸出電源，電動機停轉。

若要切斷變頻器輸入主電源，可按下按鈕SB1，接觸器KM線圈失電，KM主觸點斷開，變頻器輸入電源被切斷。

二、繼電器控制的正轉控制電路

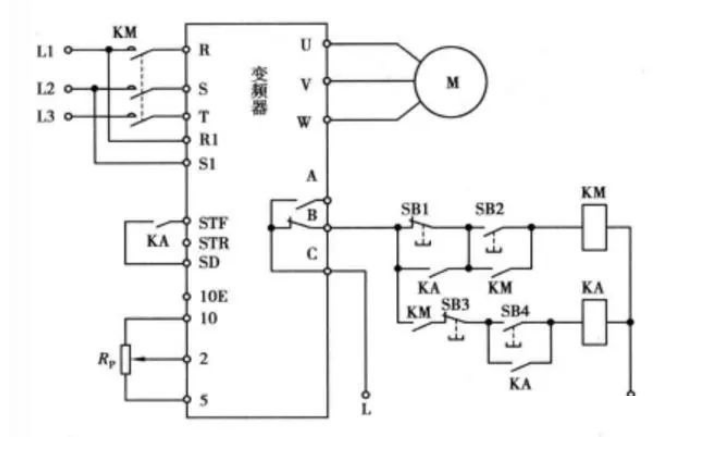

繼電器控制的正轉控制電路如下圖所示

繼電器控制方式電路工作原理說明如下:

1、啟動準備：按下按鈕SB2，接觸器KM線圈得電，KM主觸點和兩個常開輔助觸點均閉合，KM主觸點閉合為變頻器接通主電源，一個KM常開輔助觸點閉合，鎖定KM線圈得電，另一個KM常開輔助觸點閉合，為繼電器K中間A線圈得電作準備。

2、正轉控制：按下按鈕SB4，繼電器KA線圈得電，3 個KA常開觸點均閉合，一個常開觸點閉合鎖定KA線圈得電，一個常開觸點閉合將按鈕SB1短接，還有一個常開觸點閉合將STF、SD端子接通，相當于STF端子輸入正轉控制信號，變翻器U、V、W端子輸出正轉電源電壓，驅動電動機正向運轉。調節端子外接的電位器R，變頻器的輸出電源頻率會發生改變，電動機轉速也隨之變化。

3、變頻器異常保護：若變頻器異常期間出現故障，變頻器B、C端子之間內部等效的常閉開關斷開，接觸器KM線圈失電，KM主觸點斷開，切斷變頻器輸入人電源，對變頻器進行保護，同時繼電器KA線圈也失電，3個KA常開觸點均斷開。

4、停轉控制：在變頻器正常工作時，按下按鈕SB3，KA線圈失電，KA 3個常開觸點均斷開，其中一個KA常開觸點斷開使STF、SI)端子連接切斷，變頻器停止輸出電源，電動機停轉。

在變頻器運行時，若要切斷變頻器輸入主電源，須先對變頻器進行停轉控制，再按下按鈕SB1，接觸器KM線圈失電，KM主觸點斷開，變頻器輸入電源被切斷，如果沒有對變頻器進行停轉控制，而直接去按SB1，是無法切斷變頻器輸入主電源的。

這是因?yàn)樽冾l器正常工作時KA常開觸點已將SB1短接，斷開SB1無效，這樣做可以防止在變頻器工作時誤操作SB1切斷主電源.
